電気窯

電気窯

自作電気窯

サイリスタとコントローラ（プログラム制御で全自動化もできた）
※売ってしまった。

とにかく何でもやってみる、の精神。

セラミックファイバーボード窯

セラミックファイバーのボードを組み立てただけのガス窯

△外枠に鉄の板を使うと、鉄自体が熱を持ち熱く焼けるので

エックスバンドメタル（網状）を使う

基本的にはＬアングルで構成。

セラミックファイバーボードをカッターナイフでカット

内張りした。

ボードは５０ｍｍを２重に。間に５０ｍｍの隙間を設け

断熱効果を高めるよう工夫。

画像右下に見えるＬＰガス１０キロボンベで窯焚き。

本焼き１２５０℃８時間焼成で使用ガス量５キロ弱。

１０キロボンベで本焼き２回焚ける。

△目的や粘土によって時間を短縮するとすれば１時間で１２５０℃に到達

△　窯内の実効寸法　棚板４５ｃｍ」×４０ｃｍ高さ７０ｃｍ

△製作１日

△バーナーは　ベンチュリィバーナー１本。

△　直炎式

※試験窯に製作

ドラム缶窯

　　　　　　　　　　　　　　　　　　直炎式灯油窯

　　　　　　　　　　　　　　　　　　試験窯に使う。

　

自作バーナー　電磁ポンプ

　　　　　　　　　　△　電磁ポンプは石油ボイラーについていた解体品

　　　　　　　　　　△　電磁ポンプを使うメリットは燃料タンクを高い位置に

　　　　　　　　　　　　設置しなくていいというだけ、で、後には使わなくなる。

　　　　　　　　　　　　この装置を外しタンクを２ｍほどの高の位置に置き落差式にする

　　　　　　　　　　　　つくりがシンプルで故障が少ない・・・等のメリット。

　　　　　　　　　　　△　着火はセラミックヒーター（石油ファンヒーターの解体品）

　　　　　　　　　　　　　　これも後に外す、着火が不安定。ライターで直接火をつければいい

　　　　　　　　　　　　　　ことに気づく。　

　　　　　　　　　　　　※何でも経験してみないと解からない・・・・・

自作灯油バーナー

　　　　　　　　　　　　灯油バーナー１号機　　火口はくず鉄のパイプで作る。

　　　　　　　　　　　　３０年経った現在も使っている。

2011年6月20日月曜日

陶芸窯用自作灯油バーナー

　

　　　　　　　　　　　火口は鋳物製が耐久性の点で一般的ですが

　　　　　　　　　　　　５ｍｍ～１０ｍｍの厚みの鉄でも、

　　　　　　　　　　　　使い始めて２０年、本焼き２００回使っても

　　　　　　　　　　　　未だ問題なく使えています。

　　　　　　　　　　　　ステンレスでも作ってみましたが鉄で十分です。　

　　　　　　　　　

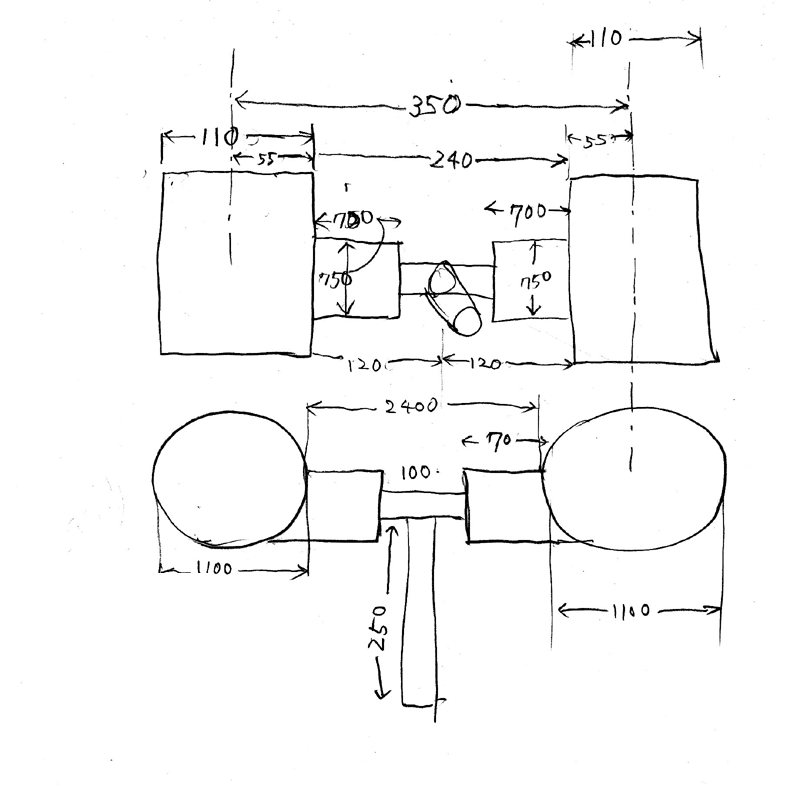

自作灯油バーナー図面
